GEDZG中性点接地电阻柜
分享到:
GEDZG中性点接地电阻柜
价格:
0.00
产品详情

GEDZG中性点接地电阻柜


一、适用领域

GEDZG系列接地电阻柜适用中性点经电阻接地的运行方式,广泛应用于发电用电系统 变电所供电系统矿企业配电系统等6~66kv交流电网的变压器或发电机中性点上


二、主要作用

安装中性点接地电阻柜后当发生非金属性接地时流过接地点和中性点的电流比金属性接地时显著降低故障相电压上升也显著降低有限流降压作用。由于中性点电阻能吸附大的谐振能量,在有电阻器的接地方式中从根本上抑制了系统谐过电压


三、技术性能及特点

电阻柜柜体材质由不锈钢板或冷轧钢板制成

电阻元件阻误差<±5%电阻温度系数< 8.5 X 10-5℃。

温升通电时间10s内不超过760℃。

可加装离开关检修方便.


四、产品选型

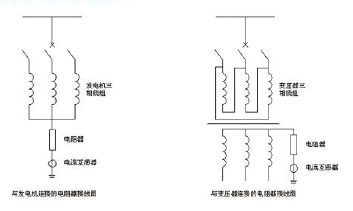

五、原理接线示意图


六、型号选择


型号

系统额定电压(kV)

电阻柜额定电压(kV)

短时允许通流(A)

短时通流时间(S)

标称阻值Ω±5%

GEDZG-6.0-100/10

6.0

3.46

100

10

34. 6

GEDZG-6.0-200/10

6.0

3.46

200

10

17.3

GEDZG-6.0-400/10

6.0

3.46

400

10

8.6

GEDZG-6.0-600/10

6.0

3.46

600

10

5.7

GEDZG-6.3-100/10

6.3

3.64

100

10

36.4

GEDZG-6.3-200/10

6.3

3.64

200

10

18.2

GEDZG-6.3-400/10

6.3

3.64

400

10

9.1

GEDZG-6.3-600/10

6.3

3.64

600

10

6.0

GEDZG-10. 5-200/10

10.5

6.0

200

10

30

GEDZG-10. 5-400/10

10.5

6.0

400

10

15

GEDZG-10. 5-600/10

10.5

6.0

600

10

10

GEDZG-10. 5-1000/10

10.5

6.0

1000

10

6

GEDZG-22-400/10

22

12.7

400

10

31.7

GEDZG-22-600/10

22

12.7

600

10

21.2

GEDZG-22-1000/10

22

12.7

1000

10

12.7

GEDZG-35-400/10

35

20

400

10

50

GEDZG-35-600/10

35

20

600

10

33.3

GEDZG-35-800/10

35

20

800

10

25

GEDZG-35-1000/10

35

20

1000

10

20

GEDZG-35-1250/10

35

20

1250

10

16

GEDZG-35-1600/10

35

20

1600

10

12.5

GEDZG-35-2000/10

35

20

2000

10

10

GEDZG-66-1000/10

66

38

1000

10

38

GEDZG-66-1250/10

66

38

1250

10

30.4

GEDZG-66-1600/10

66

38

1600

10

23.7

GEDZG-66-2000/10

66

38

2000

10

19


以上数据仅供参考我公司保留更改数据的权利, 用户如有特殊要求,请与我公司技术人员直接联系


七、订货须知

电网电压等级

电阻材质额定电阻和短时电流及短时通流时间

柜体的进出线方式

户内还是户外;

柜体的材质、喷涂颜色、防护等级

如有其它要求在订货时说明
